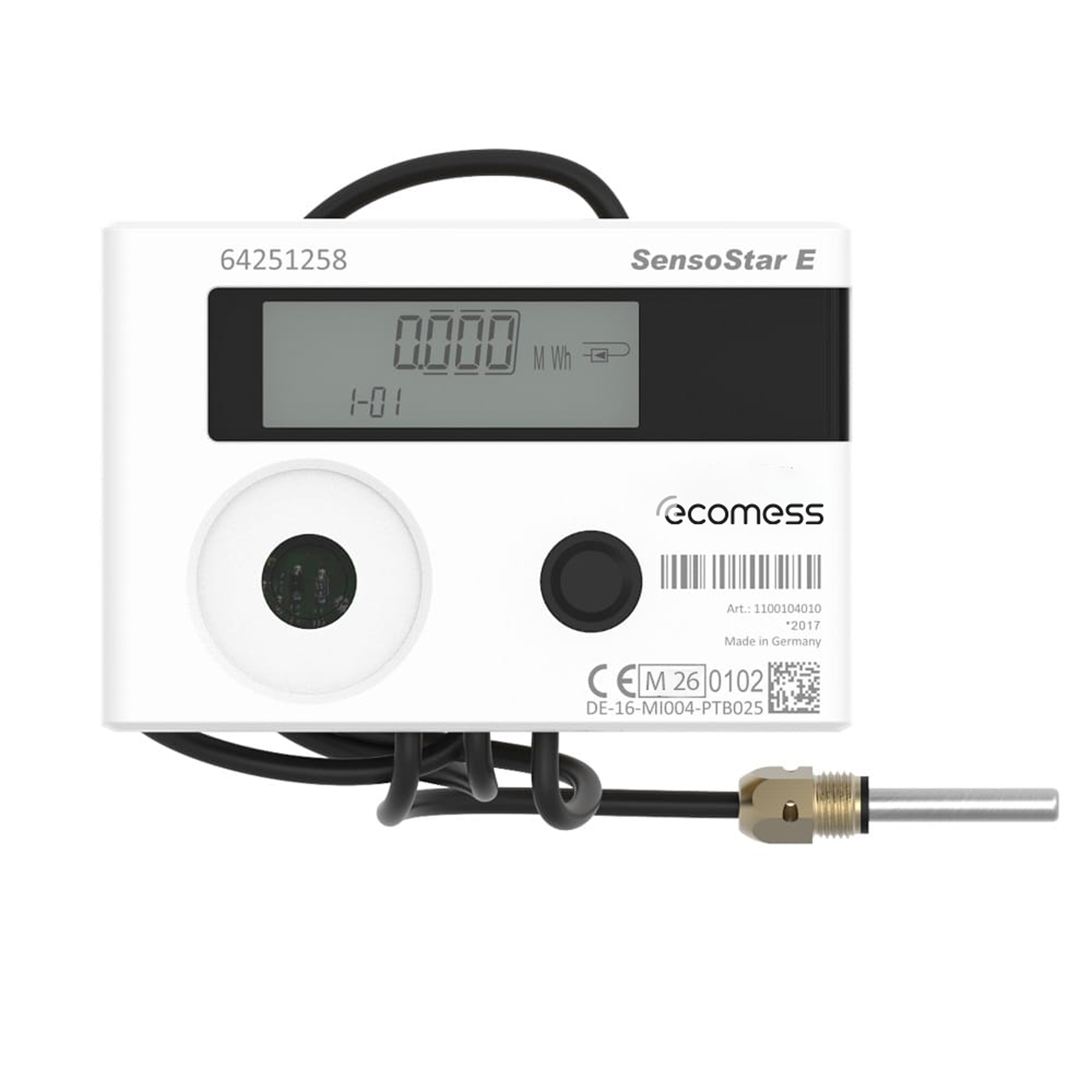

Ciepłomierz mechaniczny SensoStar E
kategoria: Ciepłomierze, Mechaniczne
sensostar e
Podstawowe dane
- ciepłomierz najnowszej generacji;
- mechaniczny, jednostrumieniowy przetwornik przepływu;
- dynamiczny cykl pomiarowy: 2/60 s;
- zakres temperatury 15°C do 90°C;
- dokładność pomiaru wg EN1434 Klasa 3 przetwornika;
- certyfikat Badania Typu MID DE-16-MI004-PTB025;
- dostępna wersja rozdzielna do montażu w trudno dostępnych miejscach.
Dane techniczne
| Średnica | Strumień przepływu (Klasa metrologiczna) | Temp. Pracy | Maks. ciśnienie robocze | Maks. Strata ciśnienia | Długość zabudowy | Gwint króćca | Waga | ||
|---|---|---|---|---|---|---|---|---|---|
| DN | Qn | Qmax | Qmin | T | MAP | Δ P | L | G | - |
| [mm] | [m 3 /h] | [m 3 /h] | [l/h] | [°C] | [bar] | [kPa] | [mm] | [cale] | [kg] |
| 15 | 0.6 | 1.2 | 24 | 15 - 90 | 16 | 15.5 | 110 | G 3/4 B | 0.8 |
| 15 | 1.5 | 3 | 60 | 21 | 110 | G 3/4 B | 0.8 | ||
| 20 | 1.5 | 3 | 60 | 21 | 130 | G 1 B | 1 | ||
| 20 | 2.5 | 5 | 100 | 16.5 | 130 | G 1 B | 1 | ||
Dane zamieszczone w tabeli są zgodne z normą EN ISO 14154 i Certyfikatem Badania Typu MID
Cechy
- duży, obrotowy i wielofunkcyjny wyświetlacz LCD;
- jeden czujnik temperatury zamontowany bezpośrednio w korpusie przetwornika przepływu;
- automatyczna sygnalizacja błędów;
- wysokiej dokładności przetwornik przepływu odporny na korozję;
- łatwy montaż;
- błyskawiczny odczyt danych;
- przetwornik przepływu o dużej dokładności;
- baterie zasilające o dużej pojemności umożliwiającą pracę urządzenia na przestrzeni 10 lat (dwa pełne okresy legalizacji);
- opcjonalnie dostępne wersje z M-Bus, M-Bus+ 3 wejścia impulsowe, 2 wyjścia impulsowe;
- możliwość wyposażenie w moduł radiowy Wireless M-Bus, moduł radiowy Wireless M-Bus+ 3 wejścia impulsowe.
